消防維保服務分享六種常見的消防產品接線與安裝！
 探測器底座接線方式

1、L+、L-是信號總線接線端子，總線無極性。

2、GT601底座與煙感GY601W、溫感GW601W、煙溫復合GF601W配合使用。

3、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V。

4、安裝孔距62.5mm。

5、接線簡單、快捷、方便。

1、L+、L-是信號總線接線端子，此端子由中繼模塊GM614W端子OL+、OL-引出；作為防爆探測器底座使用時端子，由防爆接口箱GM642中的中繼模塊GM614端子OL+、OL-到安全柵，由安全柵引出，接線時分極性。

2、GT610底座與非編碼煙感GY601W、溫感GW601W、防爆煙感GY602EX、防爆溫感GW602DEX配合使用。

3、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V。

4、安裝孔距62.5mm。

5、接線簡單、快捷、方便。特點：此底座適用范圍廣。

1、1為L+,2為L-，L+、L-是信號總線接線端子，信號總線無極性。

2、3為24V+，4為24V-，24V+、24V-是探測器的電源接線端子，24V電源有極性。

3、可燃探測器底座與可燃探測器GQ601W配合使用，注：此探測器與底座不分開銷售。

4、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，24v電源線采用阻燃雙色雙絞線，線徑≥2.5mm²。

5、安裝孔距53mm，外距68mm，內距38mm。

6、接線簡單、快捷、方便。
 探測器安裝方式

1、上圖表述了探測器安裝示意圖，鋸齒與凹槽對應或者圓柱與圓柱對應按照順時針方向旋擰即可將探測器安裝牢固。

2、安裝方式適用于煙感、溫感、煙溫復合、可燃?xì)怏w探測器、非編煙感、非編溫感。

 手報、消報及防爆手報底座接線方式

1、L+、L-是信號總線接線端子，信號總線無極性。

2、D1、D2是電話信號線接線端子，D1、D2端子無極性。注：作手報時使用此端子。

3、GM620按鈕底座與手報按鈕GM603W配合使用。

4、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，電話線采取雙色雙絞線，線徑≥1.5 mm²。

5、安裝孔距59.5mm

6、接線簡單、快捷、方便。

1、L+、L-是信號總線接線端子，信號總線無極性。

2、H+、H-是水泵有源回答接線端子，接線時分極性。注：作消報時使用此端子。

3、K1、K2是按鈕按下時啟動水泵的接線端子，K1、K2相當于開關，當按下按鈕時K1、K2閉合。

4、GM620按鈕底座與消報按鈕GM604W配合使用。

5、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，啟泵線采取雙色雙絞線，線徑≥1.5 mm²，回答燈線（反饋線）采用2.5mm²阻燃雙色雙絞軟銅線。

6、圖中描述為2線制與6線制接線方式，也可采取4線接線方式，如果采取總線回答方式，則可去掉H+、H-接線，對于4線制接線方式這里不做詳細介紹，老規范為6線制，新規范為2線制，具體內容詳參GB50116-2013中消火栓系統的聯動控制設計。

7、安裝孔距59.5mm

8、接線簡單、快捷、方便。

1、L+、L-是信號總線接線端子，此端子由防爆接口箱GM642中的中繼模塊GM614端子OL+、OL-到安全柵，由安全柵引出，接線時分極性。

2、防爆手報底座與防爆手報按鈕GM601FEX(05)配合使用。注：此按鈕與底座不分開銷售。

3、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V。

4、安裝孔距62mm

5、接線簡單、快捷、方便。
 手報消報安裝方式

1、上圖表述了手報、消報、安裝示意圖，卡扣式安裝方式，對準卡扣，輕推一按即可安裝成功。

2、安裝方式適用于手報按鈕、消報按鈕以及新聲光。

3、防爆手報按鈕安裝方式為插拔式安裝。這里不做詳細介紹。

4、安裝簡便、設備牢固性能大大增加、設備穩定性能大大增加、提高了設備安全性。

 模塊類底座接線方式

1、IL+、IL-是信號總線接線端子，信號總線無極性。

2、OL+、OL-是信號總線出線端子，為編碼設備的接線端子，信號總線無極性。

3、底座與短路隔離器GM611W配合使用。注：此模塊與底座不分開銷售。

4、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V。

5、安裝孔距65mm。

6、接線簡單、快捷、方便。特點：可環形接線，亦可樹形接線方式。

1、L+、L-是信號總線接線端子，信號總線無極性。

2、OL+、OL-是信號總線出線端子，此端子為外接非編碼設備，信號線有極性

3、24V、GND是模塊電源接線端子，24V電源有極性。

4、底座與中繼模塊GM614W配合使用。注：此模塊與底座不分開銷售。

5、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，24v電源線采用阻燃雙色雙絞線，線徑≥2.5mm²。

6、安裝孔距65mm

7、接線簡單、快捷、方便。

1、L+、L-是信號總線接線端子，信號總線無極性。

2、K1、K2是反饋線端子，此端子外接設備回答端。

3、底座GM610與輸入模塊GM612W配合使用。

4、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V。

5、安裝孔距65mm。

6、接線簡單、快捷、方便。

1、L+、L-是信號總線接線端子，信號總線無極性。

2、K1、K2是反饋線端子，此端子外接設備回答端。

3、F、COM是有源輸出端子，此端子向外提供可復位24V電源。例如：紅外光束感煙探測器等等。

4、24V、GND是模塊電源接線端子，24V電源有極性。

5、底座與信號轉換接口模塊GM612BW配合使用。注：此模塊與底座不分開銷售。

6、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，24v電源線采用阻燃雙色雙絞線，線徑≥2.5mm²。

7、安裝孔距65mm

8、接線簡單、快捷、方便。

1、L+、L-是信號總線接線端子，信號總線無極性。

2、NO1、NO2是一對常開觸點，此端子可接廣播控制器信號線，交流信號輸出。

3、COM1、COM2是一對公共觸點，此端子可外接揚聲器，不分正負。

4、NO1與COM1平時是斷開狀態，相當于一個開關，當模塊動作時，NO1與COM1閉合，這時處于導通狀態，NO2與COM2同NO1與COM1原理一樣，這時音頻信號輸出，揚聲器響。

5、底座與廣播接口模塊GM613BW配合使用。注：此模塊與底座不分開銷售。

6、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，廣播線采用阻燃雙色雙絞線，線徑1.5mm²，耐壓值≥250V。

7、安裝孔距65mm。

8、接線簡單、快捷、方便。

1、L+、L-是信號總線接線端子，信號總線無極性。

2、K1、K2是反饋線端子，此端子外接設備回答端。

3、NO、COM是一對繼電器，NO是常開觸點，COM為公共觸點，相當于一個斷開的開關，當模塊動作時NO與COM閉合，這時處于導通狀態。

4、底座GM610與輸入輸出模塊GM613W配合使用。

5、被啟設備無源時、有源時接線圖由上圖所示自己對應選擇。未用端子不再做說明。

6、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，24v電源線采用阻燃雙色雙絞線，線徑≥2.5mm²。

7、安裝孔距65mm。

8、接線簡單、快捷、方便。
 模塊安裝方式

1、插拔式安裝方式，對準后輕推一按即可安裝成功。

2、安裝方式適用于輸入模塊，輸入輸出模塊，中繼模塊，廣播模塊，信號轉換模塊，短路隔離器，多線模塊等。

3、安裝簡便、檢線方便。

 編碼聲光警報器與非編碼警報器底座接線方式

1、L+、L-是信號總線接線端子，信號總線無極性。

2、24V+、24V-是聲光警報器的電源端子，24V電源有極性。

3、聲光底座GM633W-DZ與聲光警報器GM633W配合使用。

4、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，24v電源線采用阻燃雙色雙絞線，線徑≥2.5mm²。

5、非編碼接線方式如上圖所示。聲光編0碼即為非編碼聲光。

6、安裝孔距60mm

7、接線簡單、快捷、方便。

1、卡扣式安裝方式，卡扣對接后輕推一按即可安裝成功。

2、安裝方式僅適用于新聲光警報器。

3、安裝簡便、檢線方便。

1、接口箱中中繼模塊L+、L-是信號總線接線端子，信號總線無極性。

2、OL+、OL-是信號總線出線端子，此端子接安全柵。安全柵出線接非編碼設備

3、24V、GND是中繼模塊電源端子，24V電源有極性。

4、黃綠線是防爆接口箱安全底線。注：此線必須做好安全地。

5、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，24v電源線采用阻燃雙色雙絞線，線徑≥2.5mm²。

6、安裝孔距65mm。

7、接線簡單、快捷、直觀、方便。

1、L+、L-是多線盤信號線，信號線無極性。

2、AS、GND是反饋線端子，此端子外接設備回答端。

3、STRNO是啟動常開觸點、STRC是啟動公共觸點，STRNO與STRC相當于一個斷開開關，當模塊動作時，STRNO與STRC閉合，這時處于導通狀態。

4、底座與多線輸出模塊GM653W配合使用。

5、被啟設備無源時、有源時接線圖由上圖所示，自己對應選擇。未用端子不再做說明。

6、信號線宜采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V。

7、安裝孔距65mm。

8、接線簡單、快捷、方便。
國泰怡安火災報警設備布線要求

　　注意：控制器必須良好接地，接地必須接大地，不能用220V變電箱的地線。

　　一、回路信號總線部分

　　1、回路信號總線無極性，并且回路線之間的電阻大約在20KΩ—30KΩ，回路線對地電阻阻值大約為20MΩ(國際標準)，一般來說為10MΩ。

　　2、回路信號線須采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，連接導線的長度應以電阻＜40Ω為限，否則應考慮增大導線的橫截面積（注：回路信號總線不宜采用平行線）。

　　3、回路信號總線單獨走管，可與聯動24V電源線同一走管。但必須遠離強電設備以及強電導線，并且也要遠離其它信號線（例如：廣播線、電話線、485通信線、CAN總線）注：回路信號總線盡量也不要與弱電信號線同管敷設避免存在干擾導致大工程后期調試受到阻礙。

　　4、回路信號總線敷設長度不宜過長一般在1000m為宜，兩根導線的環阻＜40Ω即可，如果線路過長需增加回路中繼器以及增大導線橫截面積。

　　5、回路信號總線采用樹形走線方式來接現場設備，不需環形布線，但不宜分支太多。注：一個回路上現場設備帶載數量不宜過滿，同時消火栓按鈕不宜超過一百個為宜。

　　二、RS485信號總線部分

　　1、RS485通訊信號線須采用雙色雙絞屏蔽線，線徑≥1.5mm²，且應單獨敷設管走線。

　　2、RS485通訊總線采用差模通訊原理傳輸信號，同一支路須手拉手連接設備的方式走線，不允許有分支，且距離不宜超過1200m，環阻＜60Ω，如果線上出現分支需加485中繼器，且支路不應超過4個。

　　3、RS485總線末端需接入120Ω的終端電阻，注：距離＜100m可以不增加電阻。

　　4、RS485通訊總線通過兩根雙絞線組成，它是通過通信線之間的電壓差的方式來傳遞信號，及為差分電壓傳輸。

　　5、RS485通信線之間有差模干擾與共模干擾，差模干擾在兩線之間傳輸屬于對稱干擾，消除干擾的方法就是在末端加120Ω的終端電阻。共模干擾為信號線與地之間傳輸屬于非對稱干擾，消除干擾方法是將屏蔽層與電腦、主機等地線連接可消除。

　　三、CAN總線部分

　　1、CAN總線是用于控制器與控制器之間的聯網，每路兩根線，同樣CAN總線需采用雙色雙絞屏蔽阻燃軟線，線徑≥1.5mm²。布線時整個回路必須手拉手連接控制器設備，線路不宜超過5000m，也需單獨穿管走線，避免與強電以及其他信號線同一管走線。

　　2、CAN總線長度在5000m時，環阻＜120Ω，注：如果線路信號較弱，此時需增加網橋。

　　四、綜合上述部分

　　1、信號線之間禁止有短路，并且三種信號線之間不允許有強電與24v電壓串入，避免損壞設備。

　　2、綜上所述：各類信號總線需根據具體現場施工情況決定線徑、線路長度、分支多少。

　　3、避免與強信號干擾的地方走線。

　　五、24V電源線部分

　　24v電源線采用阻燃雙色雙絞線，線徑≥2.5mm²，線路過長時會產生壓降，如果線路過長需采用加現場電源與增加導線的橫截面積。

　　六、電話部分

　　1、電話布線也采取雙色雙絞線，線徑≥1.5mm²，線路不宜過長，應采取單獨走管穿線。

　　2、總線電話線路接設備時，樹形接設備，但分支不宜過多。

　　3、多線電話線路接設備時，每路原則只接一個，注：接多個時需問清楚實況。

　　4、電話線路對地阻值為15MΩ，注：國際標準20MΩ以上，如果阻值過低會造成通話質量過小。

　　七、廣播部分

　　1、廣播布線也采取雙色雙絞線，線徑≥1.5mm²，線路不宜過長，應采取單獨走管穿線。

　　2、線路耐壓等級在250v以上。廣播音頻線過長時大約1500m，需考慮增加導線的橫截面積。

　　3、廣播線路對地阻值為15MΩ，注：國際標準20MΩ以上，如果阻值過低會造成音頻質量過小。

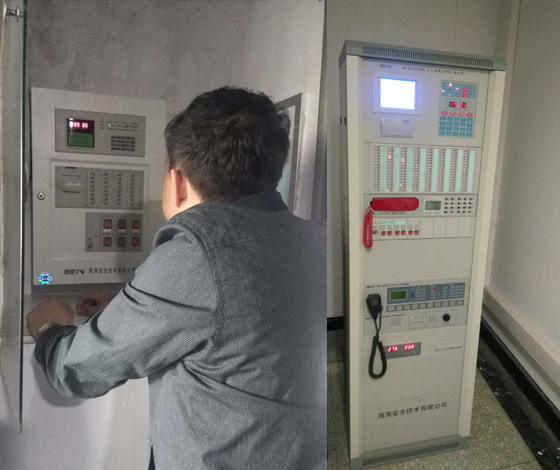

　　八、控制器部分

　　1、檢查控制器好壞，并且檢查隨即附件是否齊全。

　　2、主機內部檢查，經過運輸途中的一些震動導致某些集成塊接觸不良，如：板卡是否有松動，排線是否松動，直插芯片是否松動，如果盲目開機可能導致控制器不工作。

　　3、導走手上的靜電，避免靜電造成控制器某些元器件擊穿。

　　4、控制器臨時接強電時，備電需接通（保護設備），注：因為臨時電電壓幅度變化較大，可能會低于控制器的*低電壓值造成設備時間過長損壞，不能工作，接通備電是為了防止臨時電過低時自動切換備電運行。

　　5、備電電池組3各月，*多半年維保一次，維保時關掉主電，使其備電運行，主機報備電故障時打開主電。

　　6、控制器器件禁止熱插拔。

　　九、總結部分

　　1、回路信號總線不分極性，總線電話分極性，485信號總線分極性，CAN總線分極性。

　　2、廣播線，電話線不能與信號總線穿同一管內。敷設管線時應使用金屬管道或金屬軟管。

　　3、回路總線可以與聯動24v電源同一穿管。

　　4、多線電話線路不能與回路總線同一穿管走線，會影響電話的通訊質量。

　　5、多限制聯動控制線路原則上應單獨敷設管線。

　　6、在很多消防工程中經常使用電路橋架進行線路敷設，在橋架中不僅有消防系統各類信號總線，還有其它射頻信號線和信號傳輸線等線路，甚至還有功率傳輸線路等強電線路與消防系統的信號線敷設在同一橋架內。此時應考慮各種消防信號線采取屏蔽措施。注：屏蔽線的屏蔽層必須良好接地。

　　7、在弱電環境下，一定要遠離干擾源，強磁干擾的地方，很多工程查不出原因大多都跟布線不規范，造成的各種原因。弱電信號一旦受到干擾，會產生信號波形畸變，導致很多問題出現。
